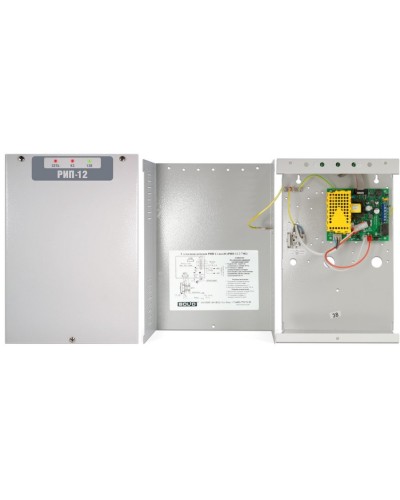

РИП-12 исп.04 (РИП-12-2/7М2). Источник питания резервированный. Болид в Челябинске

Описание РИП-12 исп.04 (РИП-12-2/7М2). Источник питания резервированный. Болид

Резервированный источник питания; U-вх.175…250 В, U-вых.13…14.2 В, I-ном.2 А, I-max.3 А (до 10 минут), под АКБ 12 В 7 А·ч или 12 В 4,5 А·ч; световая и звуковая индикация режимов работы, диагностический выход "Переход на резервное питание" типа "открытый коллектор", защита от короткого замыкания, защита аккумулятора от глубокого разряда; IP20, t-раб.-10…+40°С, 280х200х100 мм

Назначение изделия

Предназначен для группового питания извещателей и приемно-контрольных приборов охранной и охранно-пожарной сигнализации, требующих резервного электропитания с напряжением 12 В постоянного тока.

Особенности

- защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- контроль напряжения АБ и исправности цепей ее подключения
- автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- защита от превышения допустимого напряжения на АБ
- световая индикация и звуковая сигнализация аварийных состояний
- работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- выход «Авария сети» для дистанционной сигнализации
- тип монтажа – поверхностный, настенный

Тип устройства: Источник вторичного электропитания резервированный	Выходной ток, А:
Световая индикация: "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка"	- номинальный при наличии основного питания: 2
Диагностические выходы: тип "ОК": "Авария"	- максимальный при наличии основного питания: 3
Напряжение питания, B:	Тип используемого аккумулятора: 12 В 4.5 или 7 А·ч
- от сети переменного тока: 175…250	Количество аккумуляторов, шт: 1
Потребляемый ток:	Защита от короткого замыкания: Есть
- при питании от сети переменного тока, А: 0.3	Защита аккумулятора от глубокого разряда: Есть
Выходное напряжение, В:	Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В: 9.6…10.8
- при питании от сети переменного тока: 13…14.2	Степень защиты: IP20
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более: 20	Габаритные размеры. мм: 280х200х100
