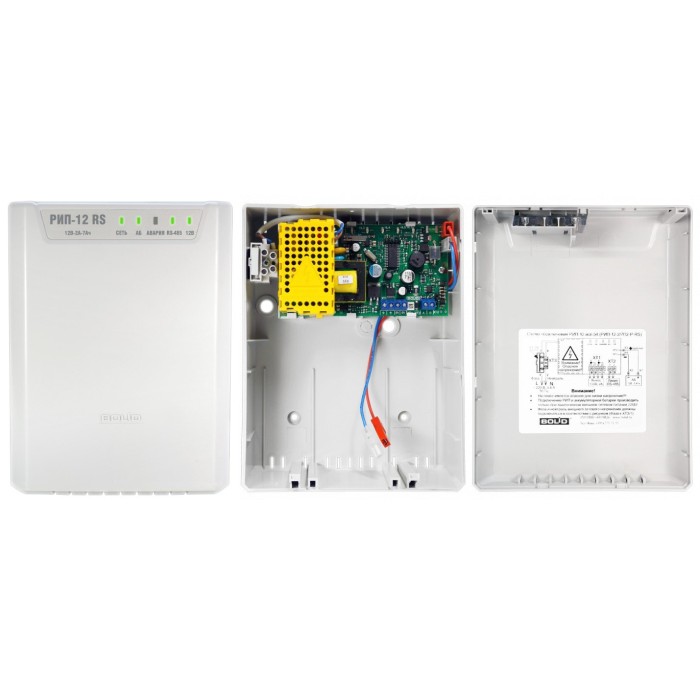

РИП-12 исп.54 (РИП-12-2/7П2-Р-RS). Источник питания резервированный. Болид в Челябинске

Описание РИП-12 исп.54 (РИП-12-2/7П2-Р-RS). Источник питания резервированный. Болид

Резервированный источник питания; U-вх.150…250 В, U-вых.13…14.2 В, I-ном.2 А, I-max.3 А (до 10 минут), под АКБ 12 В 7 А·ч; световая и звуковая индикация режимов работы, интерфейс RS-485 ИСО "ОРИОН", емкость буфера событий - 29 событий, защита от короткого замыкания, защита аккумулятора от глубокого разряда; IP20, t-раб.-10…+40°С, 165х211х90 мм

Назначение изделия

Предназначен для питания оборудования ОПС, СКУД и автоматики в составе системы "Орион" на небольших объектах.

Особенности

* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
- "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
*- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
* - Расширенный диапазон входного напряжения сети
* - Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
* - Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
* - Энергонезависимый буфер событий
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Тип устройства: Источник вторичного электропитания резервированный	- при питании от аккумуляторной батареи: 9.5…13.5
Световая индикация: "Наличие сети"; "Состояние АКБ";"АВАРИЯ";"RS-485";"Нагрузка"	Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более: 100
Диагностические выходы: RS-485	Выходной ток, А:
Напряжение питания, B:	- номинальный при наличии основного питания: 2
- от сети переменного тока: 150…250	- максимальный при наличии основного питания: 3
Потребляемая мощность:	Тип используемого аккумулятора: 12 В 7 А·ч
- от сети переменного тока : 60 ВА	Количество аккумуляторов, шт: 1
Потребляемый ток:	Защита от короткого замыкания: Есть
- при питании от сети переменного тока, А: 0.4	Защита аккумулятора от глубокого разряда: Есть
- при питании от резервного источника питания, А: 0.03	Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В: 9.6…10.8
Выходное напряжение, В:	Степень защиты: IP30
- при питании от сети переменного тока: 13…14.2	Диапазон рабочих температур, °С: -10…+40
Габаритные размеры. мм: 165х211х90
