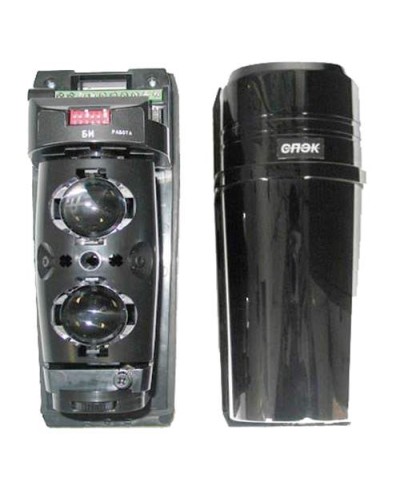

СПЭК-1115М-100 (ИО 209-32/4). Извещатель охранный оптико-электронный линейный. СПЭК в Челябинске

Описание СПЭК-1115М-100 (ИО 209-32/4). Извещатель охранный оптико-электронный линейный. СПЭК

ИК активный, двухлучевой, дальность до 100 м (улица), дискретная установка чувствительности: 50, 100, 200, 400 мс; 4 раб.частоты; регулир. оптического узла по вертикали ±5°, по горизонтали ±90°; выход ТРЕВОГА - реле НЗ/НР, выход ДОСТУП - НЗ; Uпит. 10,2...30В, Iпотр. 80мА; встроенный подогрев Uпит.подогрев. 24В, Iпотр.подогрев. 500мА; IP54, tраб.-55…+40°C, габарит. размеры БИ и БФ, ШхВхГ, мм 80х200х83

Назначение изделия

Извещатель предназначен для обнаружения проникновения на охраняемый объект (открытая площадка, периметр) и формирования извещения о проникновении.

Блокировка прямолинейного участка охраняемого объекта осуществляется потоком инфракрасного (ИК) излучения, создаваемого в БИ с помощью ИК светодиода и принимаемого в БФ с помощью ИК фотодиода и фокусируемого с помощью оптических элементов в БИ и в БФ.

Зоной обнаружения извещателя является сдвоенный ИК луч - два ИК луча, расположенные в вертикальной плоскости на расстоянии 50 мм друг от друга, работающие синхронно.

В корпусе БФ извещателя размещены светодиодные индикаторы: «Тревога», «Настройка», «Уровень». В корпусе БИ извещателя размещен светодиодный индикатор «Работа».

БИ и БФ извещателя имеют устройство контроля несанкционированного доступа.

При отсутствии напряжения питания извещатель выдает извещение о тревоге.

Извещатель рассчитан на непрерывную круглосуточную работу.

Извещатель обеспечивает взаимозаменяемость однотипных блоков.

Особенности

- юстировка БИ и БФ только по светодиодным индикаторам;
- дистанционный контроль функционирования;
- дискретная установка чувствительности: 50, 100, 200, 400 мс;
- интеллектуальный режим обработки сигнала;
- индикация настройки, тревоги, уровня сигнала, работы БИ

Дополнительное оборудование

(260525) - Хомут МП, хомут для крепления блока извещателя "СПЭК-1115" и "СПЭК-1117" и их модификаций поперек трубы

(264312) - КУ 180х400, кронштейн угловой, длина вылета кронштейна - 180 мм, высота вылета кронштейна - 400 мм.

(260526) - КП 350, кронштейн прямой, длина 350 мм

(264671) - Крышка задняя МВ, декоративна крышка для закрытия задней части блока извещателя "СПЭК-1115" и "СПЭК-1117" и их модификаций при установке на трубу вдоль её оси

(260527) - Крышка задняя МП, декоративна крышка для закрытия задней части блока извещателя "СПЭК-1115" и "СПЭК-1117" и их модификаций при установке на трубу поперек её оси

Количество лучей: 2	- коммутируемое напряжение, В: 72
Регулировка чувствительности: есть	- коммутируемый ток, А: 0.03
Время технической готовности после подачи питания, с: 10	- тампер: есть
Параметры ИК канала:	Напряжение питания, B:
- тип зоны обнаружения: линейная	- постоянного тока: 10…30
- дальность, м: 100	Ток потребления, мА:
- наличие антисаботажной зоны: нет	- в дежурном режиме: 80 (+500 мА при вкл. обогревателя)
Параметры тревожного выхода:	Степень защиты: IP54
- тип контактов: перекидные	Диапазон рабочих температур, °С: -50…+40
- длительность тревожного извещения, сек: 2	Габаритные размеры. мм: 80х200х83
Масса, не более, кг: 1.5
