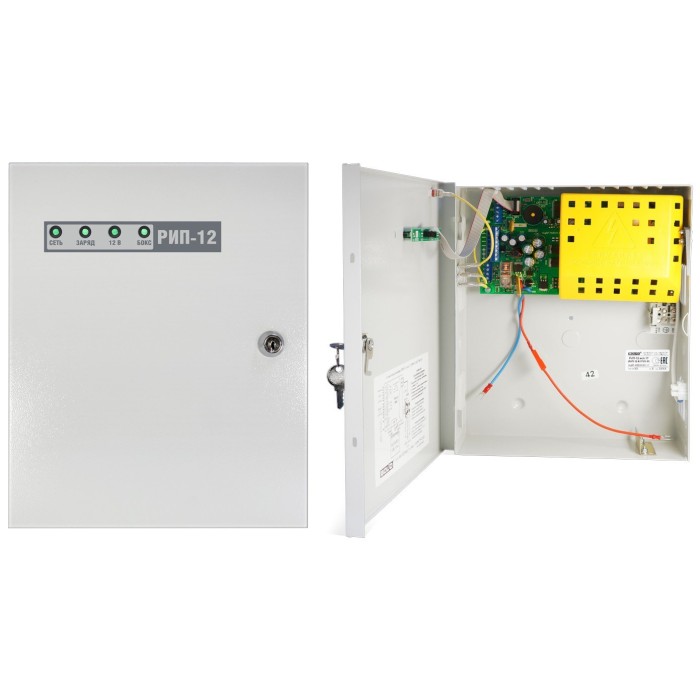

Резервированный источник питания; U-вх.150…250 В, U-вых.13…14.2 В, I-ном.8 А, I-max.10 А (до 10 минут), под АКБ 12 В 17 А·ч; световая и звуковая индикация режимов работы, три оптоэлектронных диагностических выхода, защита от короткого замыкания, защита аккумулятора от глубокого разряда; IP30, t-раб.-10…+40°С, 255х310х95 мм. Возможность подключения бокса на два аккумулятора 12 В 17 А·ч (Бокс-12 исп.01)

Назначение изделия

Предназначены для питания технических средств пожарной автоматики и других слаботочных систем.
Обеспечивают длительное время резервирования при подключении дополнительных аккумуляторных батарей установленных в Бокс ("Бокс-12/34М4-Р", "Бокс-24/17М4-Р") с индивидуальным контролем состояния батарей. Осуществляют контроль входного и выходного напряжения, напряжения на аккумуляторных батареях и передачу информации с помощью релейных выходов.

Особенности

* - Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
* - Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» АБ
- от замыкания клемм подключения АБ
* - Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ и их состояния
- связи с Боксом по интерфейсу
* - Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при ее разряде
- отключение выхода РИП
- потери связи с Боксом
* - Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
* - Возможность контроля вскрытия корпуса

Дополнительное оборудование

(231145) - Бокс для аккумуляторов

Тип устройства: Источник вторичного электропитания резервированный	- при питании от аккумуляторной батареи: 9.5…13.5
Световая индикация: "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Бокс"	Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более: 120
Диагностические выходы: тип "СК": "Наличие сети"; "Состояние АКБ"; "Нагрузка"	Выходной ток, А:
Напряжение питания, B:	- номинальный при наличии основного питания: 8
- от сети переменного тока: 150…250	- максимальный при наличии основного питания: 10
Потребляемая мощность:	Тип используемого аккумулятора: 12 В 17 А·ч
- от сети переменного тока : 225 ВА	Количество аккумуляторов, шт: 1
Потребляемый ток:	Защита от короткого замыкания: Есть
- при питании от сети переменного тока, А: 1.5	Защита аккумулятора от глубокого разряда: Есть
- при питании от резервного источника питания, А: 0.07	Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В: 9.6…10.8
Выходное напряжение, В:	Степень защиты: IP30
- при питании от сети переменного тока: 13…14.2	Диапазон рабочих температур, °С: -10…+40
Габаритные размеры. мм: 255х310х95
