ИО-102-32 Полюс-2. Извещатель охранный точечный магнитоконтактный. Сибирский Арсенал в Челябинске

Описание ИО-102-32 Полюс-2. Извещатель охранный точечный магнитоконтактный. Сибирский Арсенал

Магнитоконтактный для металлических поверхностей; контакты размыкаются при тревоге, 20 мм (контакты замкнуты), 25 мм (контакты разомкнуты); U-коммут.60 В, I-коммут.250 мА, P-коммут.10 Вт; t-раб.-50…+50°С, 56.5х18х15.7 мм (геркон и магнит). Кабель 170 мм. Пластиковый корпус. 0.02 кг

Назначение изделия

Извещатель охранный точечный магнитоконтактный ИО102-32 «ПОЛЮС-2» предназначен для обнаружения несанкционированного открывания дверей, окон, люков и т.п. и выдачи извещения «Тревога» на приемно-контрольный прибор.

Извещатель обеспечивает размыкание шлейфа сигнализации при открывании дверей, окон, люков или при перемещении заблокированных им предметов.

Особенности

- извещатель «Полюс-2» имеет абсолютно новый корпус с современным дизайном. Крепление извещателя к поверхности сделано скрытым, оно не портит внешний вид интерьера. «Полюс-2» можно устанавливать на металлическую поверхность;
- работа извещателя основана на замыкании контактов геркона при воздействии на него постоянного магнита;

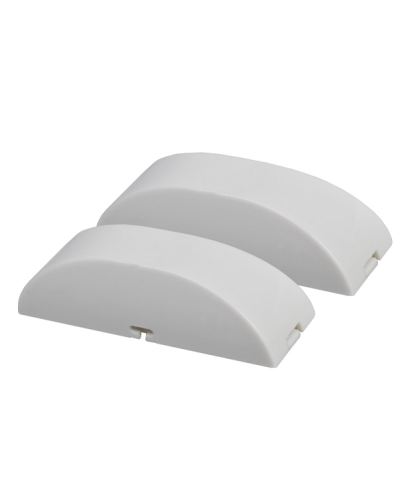

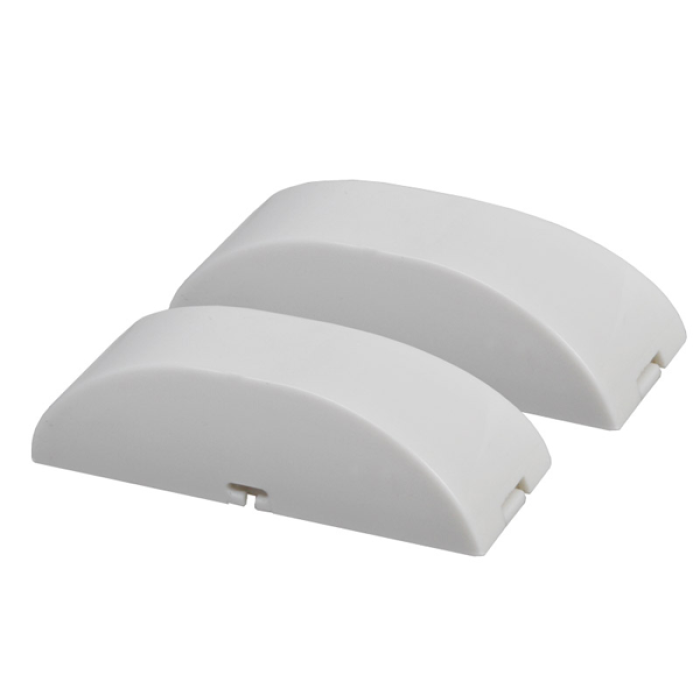

- конструктивно извещатель состоит из двух частей: геркона и магнита, размещённых в одинаковых корпусах. Корпус с герконом монтируется на неподвижную часть объекта, корпус с магнитом – на подвижную. Корпуса должны быть установлены параллельно, метками навстречу друг другу и с соблюдением расстояния между ними. Допускается установка на двухсторонний скотч на подготовленную поверхность;
- извещатель может быть применен как в производственных, так и жилых помещениях. Не предназначен для использования в химически агрессивных средах.

Тип контактов: НЗ	- максимальный коммутируемый ток, мА: 250
Расстояние между магнитом и герконом, мм:	Диапазон рабочих температур, °С: -50…+50
- при размыкании контактов, более: 25 (13 на металлической поверхности)	Габаритные размеры, мм:
- при замыкании контактов, менее: 20 (11 на металлической поверхности)	- корпус геркона: 56.5х18х15.7
Максимально допустимые токи и напряжения:	- корпус магнита: 56.5х18х15.7
- максимальное коммутируемое напряжение, В: 0.05…60	Масса, не более, кг: 0.02
