КСМР-10 У2 IP54 (zeta30374). Клеммные коробки КСМР с муфтами МВ-М(РКн) (металлорукав-коробка). ЗЭТА в Челябинске

Описание КСМР-10 У2 IP54 (zeta30374). Клеммные коробки КСМР с муфтами МВ-М(РКн) (металлорукав-коробка). ЗЭТА

Клеммная коробка с муфтами МВ-М(РКн) (металлорукав-коробка); сечение жил до 4 кв.мм; Количество зажимов: 10 шт; Номинальный ток до 25A; Материал изготовления: оцинкованная сталь; Покрытие: грунтовое; Напряжение переменного тока: 660 В; Напряжение постоянного тока: 440 В; Климатическое исполнение: У 2; t-раб.-40…+60°С; IP54; Тип вводов: РКн; Параметры вводов: Муфта вводная МВ-М(РКн)-20 (2 шт.), Муфта вводная МВ-М(РКн)-25 (1 шт.), Заглушка метал. Ø25 (3шт) + Ø32 (1шт); размеры 175х235х100 мм

Назначение изделия

Предназначена для соединения и разветвления электрических силовых и контрольных кабелей как силовых цепей, так и цепей КИПиА, проложенных в металлорукавах. Ввод металлорукава в коробку производится с помощью вводных муфт МВ-М (РКн) с обеспечением степени защиты соединения IP54.
Применение муфт вводных МВ-М (РКн) обеспечивает прямое соединение металлорукава с коробкой, а главное создаёт надёжный электрический контакт между металлорукавом и коробкой в соответствии с пунктом 1.7.77 Правил устройства электроустановок.

Особенности

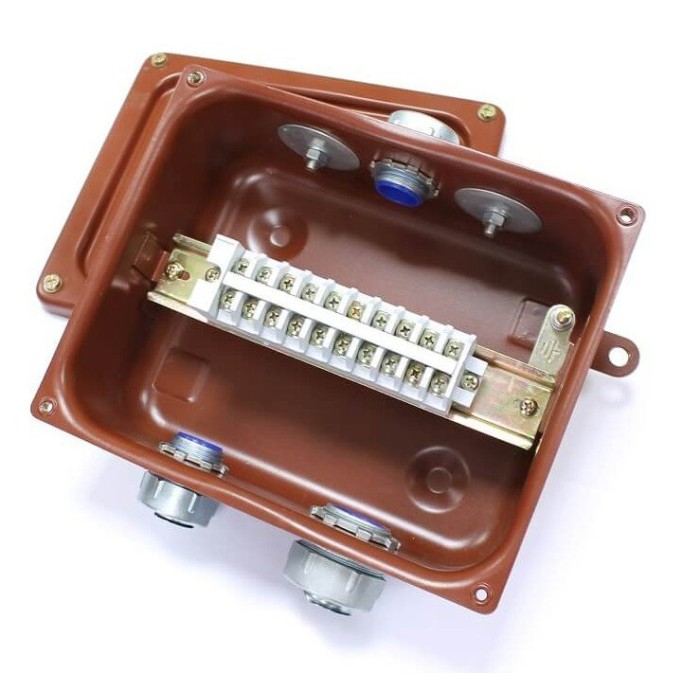

Конструкция коробки для металлорукава представляет собой корпус с установленным клеммным блоком на DIN-рейке и отверстиями для вводных устройств, крышки со специальным уплотнением для обеспечения высокой степени защиты и комплекта вводных устройств.

На корпусе соединительной коробки предусмотрены дополнительные отверстия для установки дополнительных вводных устройств, отверстия при необходимости закрывают герметичными металлическими заглушками, входящими в комплект поставки.

На наружной поверхности корпуса коробки предусмотрены ушки, предназначенные для крепления к строительным конструкциям с помощью стандартных крепёжных изделий или сварки.

Количество клемм: 10	Материал: Оцинкованная сталь
Максимальное сечение присоединяемых проводов, мм²: 4	Степень защиты: IP54
Количество кабельных вводов: 4	Диапазон рабочих температур, °С: -40…+60
Диаметр кабельного ввода: Муфта вводная МВ-М (РКн)-20 (2 шт.) Муфта вводная МВ-М (РКн)-25 (1 шт.) Заглушка метал. D25 (3 шт) + D32 (1 шт)	Габаритные размеры. мм: 238х112х100
