УЗА-3В-С6. Устройство заземления автоцистерн. СЕНСОР, НПП в Челябинске

Описание УЗА-3В-С6. Устройство заземления автоцистерн. СЕНСОР, НПП

Назначение изделия

Предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе горючих и легковоспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны и подачу светового сигнала для разрешения проведения операции слива-налива.

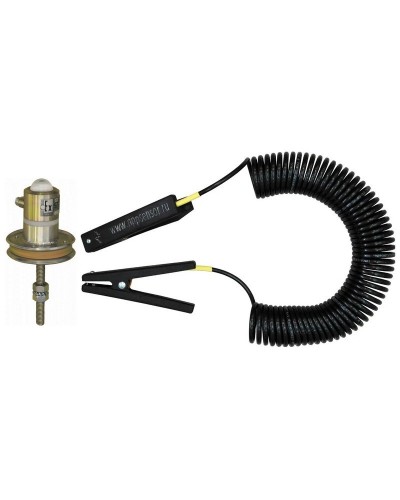

Устройство: в комплект устройства входят индикатор и заземляющий проводник. В индикаторе расположены яркий светодиод красного цвета и плата контроллера, залитые компаундом, и литиевый элемент питания типа CR123. Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек. Широкий угол обзора светодиода индикатора (180°) позволяет крепить индикатор в разных положениях. Заземляющий проводник состоит из двух одинаковых пружинных контактных зажимов, соединенных между собой двухпроводным спиральным кабелем.
Принцип работы: один зажим заземляющего проводника присоединяется к металлической части корпуса автоцистерны или магистрали заземления, другой – к дисковым контактам индикатора, разделенным изолирующей шайбой. При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления его проводов. Измеренное суммарное сопротивление не должно превышать 100 Ом – в этом случае загорается светодиод индикатора (прерывистым свечением), разрешая проведение операции слива-налива. Индикация продолжается на протяжении всей операции слива-налива, пока заземляющий проводник соединен с автоцистерной.
